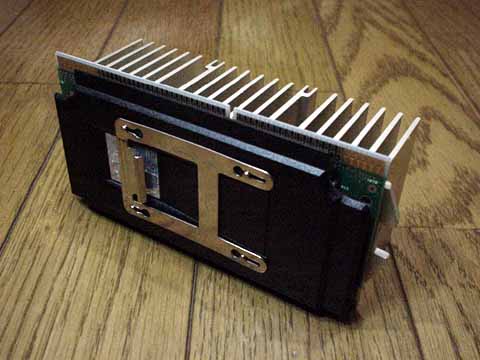

まず、最初から入っている Pentium III 550MHz を外します。CPU はけっこう固めに挿さっているので、本体をしっかり押さえた上で垂直に抜き取ります。 標準の PenIII-550MHz は 0.25μm プロセスの Katmai コア、SECC2 パッケージの製品。FSB 100MHz、内部倍率 5.5 倍、L2 キャッシュ 512KB（アクセススピードは CPU クロックの 1/2）というスペックになっています。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
こちらが今回換装する、Pentium III 1.0GHz。0.18μm プロセスの Coppermine コアで、FSB 100MHz、内部倍率 10.0倍、L2 キャッシュ 256KB（アクセススピードは CPU クロックと等速）。 1GHz の PenIII にはいくつかパッケージがあるのですが、間違っても 1.0BGHz と表記のある CPU を R70 用に買ってはいけません。1.0BGHz は FSB 133MHz、内部倍率 7.5 倍なのでこれを R70 につけると 750MHz の CPU として動作してしまいます。もし 1GHz の CPU を 750MHz で使いたいという奇特な方がいれば、私は止めはしませんが、そんな無駄なことをする人はいないですよね（＾＾； 今回購入したのは SECC2 パッケージなので、アダプタなしでそのまま取り付けることができます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
入手した PenIII-1GHz はバルク品のため、CPU クーラーが付属していません。というわけで、CPU クーラーの代名詞・山陽電気製（販売・オウルテック）の「CPU-P3/2」という製品。PenIII-550 はヒートシンクと電源ファンのみで動作できていましたが、1GHz はさすがに発熱も多いかな？ということでファン付きのクーラーをつけておくことにしました。ショップでは「1GHz にも対応」という触れ込みだったので、これくらいつけておけば安心かな、と。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
CPU を差し替えたところ。同じ SECC2 なので特に問題なく差し替えることができます。 CPU ファンの電源ケーブルをマザーボードに接続するのをお忘れなく。忘れると、たぶん熱暴走します（＾＾； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
続いて、HDD の換装。この R70 はソニーのメモリ増設サービスと同時にハードディスク増設サービスも受けており、HDD は 20GB（IBM DJNA-352030）が 2 本、計 40GB が入っています。これで R70 の内蔵ベイが埋まってしまっているため、増設には最初から入っている HDD を外さなくてはなりません。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

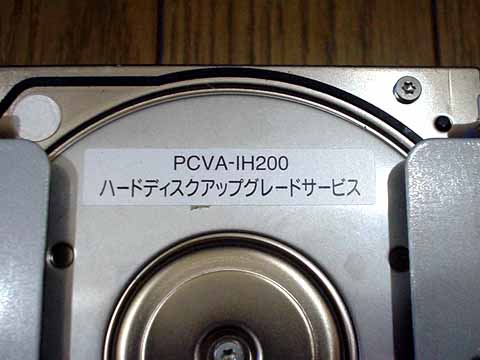

ソニーの純正サービスを受けて増設された方のドライブには、「PCVA-IH200 ハードディスクアップグレードサービス」というシールが貼られています。このシールで、VCL に修理依頼した際の保証の有無を確認しているのでしょう。しかしこの HDD 交換、サービス料込みで \80,000、訪問サービス料にさらに \10,000 支払っているとか。保証料込みとはいえ高いですねー。20GB HDD が当時 \40,000 としても 2 倍の金額。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
今回換装する HDD は、IBM の「DTLA-307045」。7,200 回転、45GB の HDD。これを 2 本用意して、今入っている 2 本の 20GB HDD と入れ替えます。 NEC のシールが貼られていますが、これは IBM が NEC に OEM したものが市場に流れたものだからで、中身はちゃんと IBM 製です。ショップでも IBM 製として売られていますが、同じ製品でも NEC 名義のものの方が若干安く出回っているようです。ブランドイメージの違いでしょうか？ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

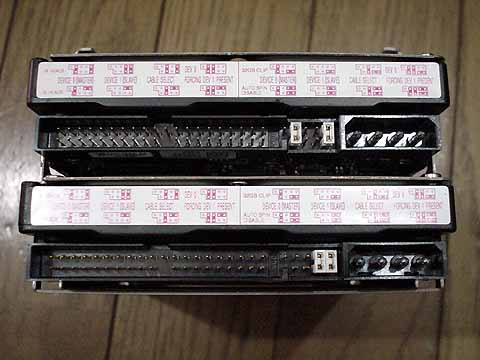

DJNA-352030 が入っていたマウンタに DTLA-307045 を取り付け、ジャンパでマスター／スレーブの設定を行います。写真では、上のドライブがマスター、下のドライブがスレーブに設定されています。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
HDD の取り付けまでが完了したら、組み立て直しておもむろに電源を入れ、動作チェックを行います。というか本当は、ひとつひとつ交換しては動作チェック、の方が安全なんですけどね。 BIOS 起動画面では、ちゃんと「Pentium III 1000MHz Processor」「Memory test : 524288K OK」「IBM DTLA-307045」が表示されています。「1000MHz」の表示が何とも言えませんね。R70 でもここまでできるのか、みたいな。 今回は HDD も総入れ替えになったので、パーティションの設定を行った上で OS のセットアップを行います（詳細は省略）。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Win98 上の「システム情報」を見るとこんな感じ。PCV-R70 で PenIII-1000MHz、メモリ 512MB の証拠画像です。キャッシュメモリが 256MB なのが Coppermine コアの証。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HDBENCH の結果です。残念ながら改造前の結果は取っていません（＾＾；とりあえず、目標は「R73K に勝とう！」ということなので、Win2000 での R73K と比較してみましょう。ちなみに比較対象のマシンは、ほぼノーマルの R73K（PenIII 866MHz、RIVA TNT2 Pro、Maxtor 94610U6、PC133 SDRAM 256MB）、および私の自作機（Druon 600MHz、Millenium G400DH、IBM DPTA-372730、PC100 SDRAM 128MB）です。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
