VAIO OverClock Database PCG-505S
PCG-505S

※各画像をクリックすると大きい画像が表示されます。

クロックアップ法（266MHz→300MHz） ikko さん、TornadoX さん提供

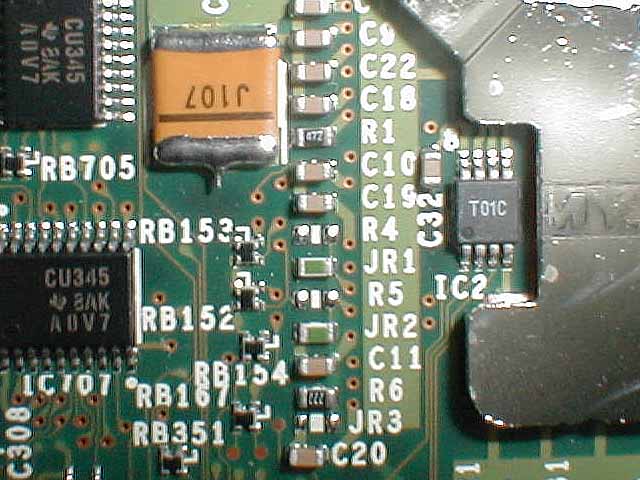

改造前のマザーボード写真。
改造箇所は CPU 横の
  • JP1 のジャンパチップ部品を取り除く
  • R4 に 2.2kΩのチップ部品を半田付け（私は手元に 2.4kΩしかなかったのでこれで代用）
です（＾＾；

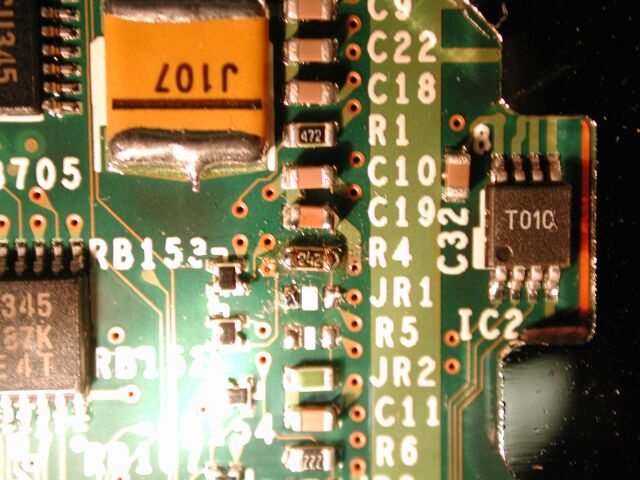

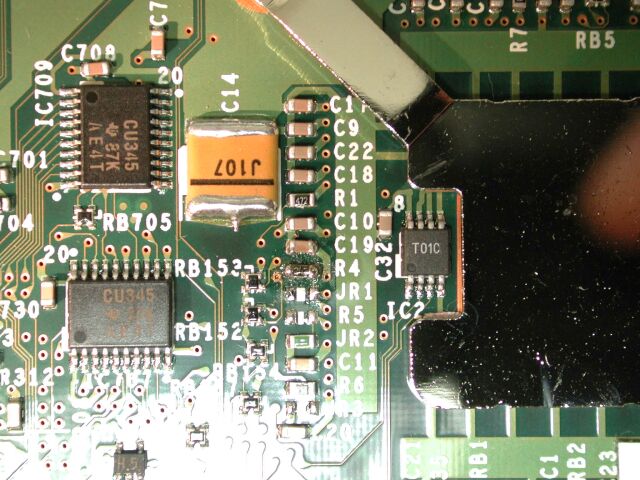

改造箇所の拡大写真。

クロックアップといっても 10％ちょっとのアップですので効果の体感は？？あまり効果のあるクロックアップではなかったか？。これでスピード的には 505SX と同じになりました。次は・・・。

その後、505S はジャンクの 505SX の液晶と入れ替えて XGA 表示できるようになりました。
これで BIOS 以外は 505S→505SX へアップグレードできました。

ベンチマーク ikko さん提供
HDBENCH Ver 3.30
★ ★ ★ HDBENCH Ver 3.30 (C)EP82改/かず ★ ★ ★
Processor（改造前）Pentium(MMX) 266.80MHz [GenuineIntel family 5 model 8 step 2]
Processor（改造後）Pentium(MMX) 298.38MHz[GenuineIntel family 5 model 8 step 2]
VideoCardNeoMagic MagicGraph 128XD
Resolution800x600 (16Bit color)
Memory130,024 KByte
OSWindows 98 4.10 (Build: 1998)
HDC = Intel 82371AB/EB PCI Bus Master IDE Controller
HDC = プライマリ IDE コントローラ (デュアル FIFO)
HDC = セカンダリ IDE コントローラ (デュアル FIFO)
HDC = SanDisk ATA FlashDisk
A = GENERIC NEC FLOPPY DISK
C = GENERIC IDE DISK TYPE40
D = GENERIC IDE DISK TYPE80
　 ALL Integer Float MemoryR MemoryW MemoryRW DirectDraw
改造前 4255 10189 7809 5163 5221 8072 11
改造後 4413 11463 8787 5373 5219 8293 11
　 Rectangle Text Ellipse BitBlt Read Write Copy Drive
改造前 4772 5717 616 53 4941 4574 1299 C:\100MB
改造後 4919 5788 613 53 4938 4577 1231 C:\100MB
