PCG-723

PCG-723

クロックアップ法（166MHz→266MHz） かっちゃんさん提供

このクロックアップ法は他の VAIO PCG-7** 系においても当てはまる可能性があります。
分解方法等はいろいろなホームページに公開されているので、そちらを参考にしてください。
ここではソニーオリジナルの CPU モジュール(多分規格は MMC-1 だが基盤形状がオリジナルデザイン)のクロックアップの報告です。

	R52	JC8	JC4	R22	JC3	R21
166MHz	0	0	0	オ	0	オ
200MHz	0	0	オ	10	0	オ
233MHz	0	0	オ	10	オ	10
266MHz	10	オ	0	オ	0	オ

オ：オープン、0：0kΩ、10：10kΩ

このたび VAIO の電源が壊れまして修理に出したところ、「CPU モジュールを改造してあるのですが、ここはいじらないでください。動作保証はいらないですから。」とこちらがいっており、そこで「わかりました。」とオペレータが言ったという事実があるにもかかわらず、しっかりモジュールを交換してその代金を請求してきました。しかもたちが悪いのは、修理内容を詳しく教えてくださいといったにもかかわらずその部分の修理をこちらがわに説明せず、AC アダプターのコネクター部の修理だけですと言ったことです。なんか代金を余計に取られたような気がして・・・。
とこんな具合で怒っていたところ、「新品だから無茶しても壊れないでしょ。」と思って、大胆にもやっちゃいました。基盤にプリントしてある周波数は 133～233MHz までだったので 266MHz にはできないのかと思っていたらそんなことありませんでした。できます 266MHz。
初期 A4 ノートの周波数を 266MHz にする改造法はあまりないので、役に立つなら幸いです。

クロックアップ法（166MHz→266MHz）ａｙａさん提供

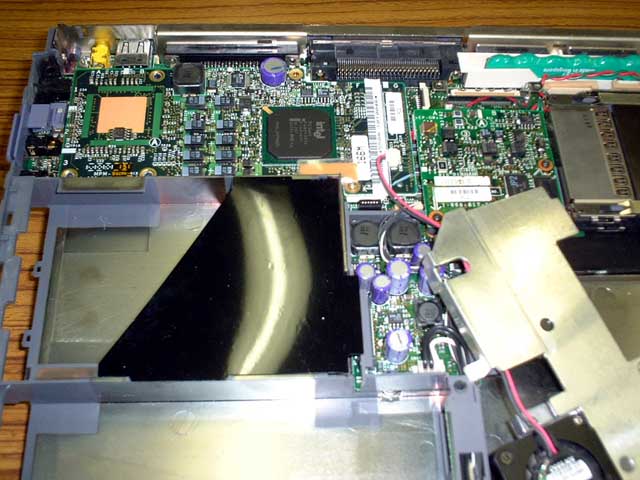

	マザーボードの左手奥に付いているのが CPU です。クーリングファンの下に CPU が隠れています。ジャンパは、写真の CPU の手前側にあります。

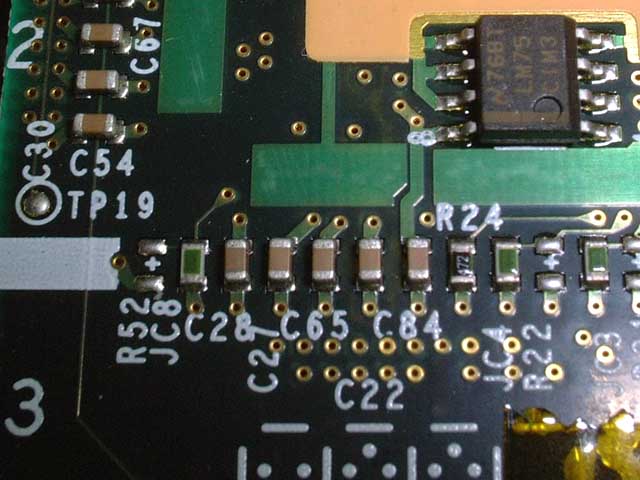

	改造前のジャンパ。 166MHz→266MHz のクロックアップは、並んでいるジャンパの左端 2 つ（R52 と JC8）を付け替えます。

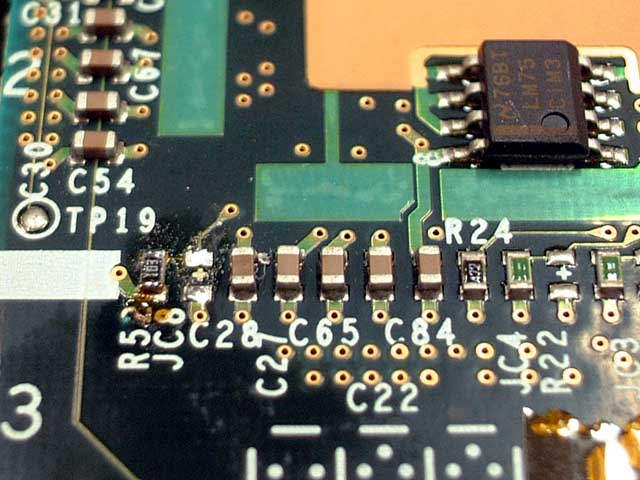

	改造後。 R52 に 10kΩのジャンパをハンダ付けし、JC8 の 0Ωジャンパを取り払います。

ベンチマーク ａｙａさん提供

HDBENCH Ver 3.30

	ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
改造前	3594	6375	4887	3678	5219	6020	11
改造後	4252	10204	7826	5168	5261	8081	11

	Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy	Drive
改造前	5502	6128	530	59	4647	4215	1078	C:\100MB
改造後	6113	6974	711	59	4638	4254	1068	C:\100MB

Win98SE でメモリは 128MB です。
改造前後の設定は同じです。
